Haii guyss kembali lagi bersama saya Fahmi Latief Munir di blog yang mungkin bisa bermanfaat buat kalian...
Oke guys disini saya akan membahas tentang "[LINUX] Install Mikrotik di GNS3 Menggunakan QEMU", yap pembahasan kali ini adalah lanjutan dari post sebelumnya yaitu ",Cara Install GNS3 via-PPA di Ubuntu"....
Dipost ini hampir sama dengan tutorial di window yaitu "[WINDOWS] Install Mikrotik di GNS3 Menggunakan QEMU".. tapi hanya berbeda sedikit....
Oke langsung saja kita masuk ke konfigurasinya saja....
1. Download File Iso Mikrotik
Oke sebelumnya kita download terlebih dahulu file iso mikrotik nya , kalian bisa mendownloadnya dengan meng klik ---->>>>DISINI<<<<----
2. Mengcopy File Iso

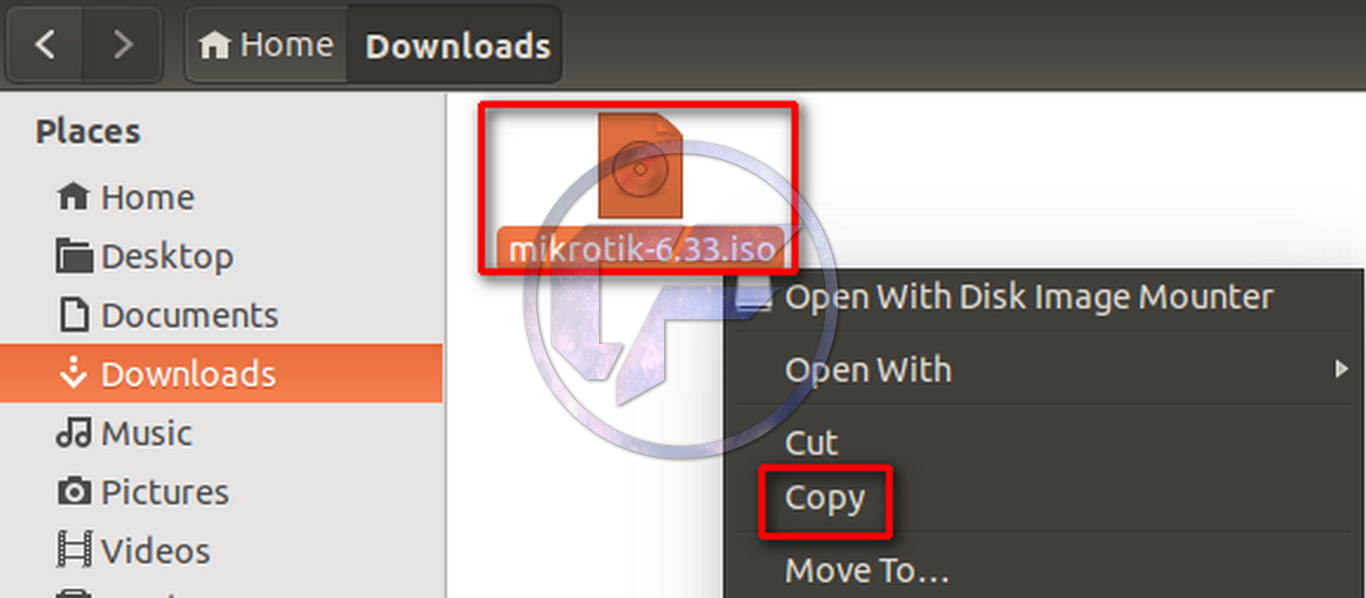

Setelah itu kalian copy file iso yang sudah kalian download dari folder "Home\Download" ke dalam folder "Home\GNS3".. maka kalian bisa lihat hasinya seperti gambar diatas..
3. Masuk kedalam Folder GNS3
Setelah itu kita masuk kedalam folder GNS3 dengan menggunakan command :
Setelah itu kalian buat file img dengan menggunakan command :
5. Mengisi OS kedalam File IMG
Setelah itu kita akan mengisi file os kedalam file img, dengan menggunakan command :
Setelah itu kita harus memilih packet yang akan diinstall...
Karena kita membutuhkan semua packetnya, kita harus mengklik "A" setelah itu kita klik "i"...
Lalu kalian tekan "y" untuk melanjutkan proses penginstallan..
Setelah itu kita buka GNS3, lalu kalian klik menu "edit" lalu kita klik option "preferences" untuk masuk ke pengaturan selanjutnya..
Maka nanti hasil nya seperti ini dan jika sudah selesai klik "finish" untuk menyelesaikan pembuatan Qemu VMs...
Oke pertama - tama kita klik kanan pada router mikrotik nya... lalu klik "configure"...
Setelah itu masuk ke option "network", lalu ganti adapter nya menjadi "5"...
Maka hasilnya akan seperti gambar diatas, kita akan mempunyai 5 interfaces.. namun interfaces yang kita miliki mulai dari ehternet 0,.... nah bagaimana cara nya agar ethernernya bisa mulai dari 1 ?
Merubah Interfaces
Pertama kita masuk ke menu Preferences, cara nya klik option "edit" lalu pilih submenu "Preferences"...
Setelah itu klik router yang akan kalian rubah.. lalu klik "edit" di bagian bawah....
Lalu masuk ke opsi "network" setelah itu ganti "adapter" nya menjadi 5 , lalu ganti "name format" nya menjadi "ethernet {port 1}" agar interfacenya mulai dari 1 ... lalu klik ok...
Maka hasil nya nanti interfaces nya akan mulai dari "ethernet 1" bukan lagi dari ethernet 0....
Oke langsung saja kita masuk ke konfigurasinya saja....
1. Download File Iso Mikrotik
Oke sebelumnya kita download terlebih dahulu file iso mikrotik nya , kalian bisa mendownloadnya dengan meng klik ---->>>>DISINI<<<<----
2. Mengcopy File Iso
Setelah itu kalian copy file iso yang sudah kalian download dari folder "Home\Download" ke dalam folder "Home\GNS3".. maka kalian bisa lihat hasinya seperti gambar diatas..
3. Masuk kedalam Folder GNS3
Setelah itu kita masuk kedalam folder GNS3 dengan menggunakan command :
"sudo su" -> "ls" -> "GNS3" -> "cd GNS3"4. Membuat File IMG
atau
"cd /home/fahmilm/GNS3"
Setelah itu kalian buat file img dengan menggunakan command :
"qemu-img create -f qcow2 qemu2.img 64M"
PENJELASAN SEDIKIT
- qemu-img : adalah aplikasi yang digunakan untuk membuat file img pada qemu.
- create : perintah yang digunakan untuk membuat img.
- qcow2 : singkatan dari (QEMU copy on write) yang berfungsi memformat file untuk file image disk yang digunakan oleh QEMU.
- qemu2.img : nama file yang akan dibuat (bebas).
- 64M : ukuran memory yang akan digunakan untuk membuat file img.
5. Mengisi OS kedalam File IMG
Setelah itu kita akan mengisi file os kedalam file img, dengan menggunakan command :
"qemu-system-x86_64 qemu2.img -cdrom mikrotik-6.33.iso -boot d"
Setelah itu otomatis akan muncul windows
"QEMU" dan penginstallan mikrotik dilakukan oleh "QEMU".
Setelah itu kita harus memilih packet yang akan diinstall...
Karena kita membutuhkan semua packetnya, kita harus mengklik "A" setelah itu kita klik "i"...
6. Hasil
Maka hasilnya akan seperti ini, dan
nantinya kalian akan ditanya "do you want to keep old configuration?"
(apakah kamu ingin menyimpan konfigurasi lama?), jika ya tekan "y"
jika tidak tekan "n".
Lalu kalian tekan "y" untuk melanjutkan proses penginstallan..
7. Proses Installasi
Tunggu sampai proses installasi selesai,
dan jika sudah selesai, maka kalian tekan "enter" untuk reboot
qemu kita...
8. Konfigurasi Mikrotik di GNS3
Setelah itu kita buka GNS3, lalu kalian klik menu "edit" lalu kita klik option "preferences" untuk masuk ke pengaturan selanjutnya..
9. Membuat QEMU VM Templates
Setelah itu
1. klik option "Qemu VMs".
2. klik "new" untuk
membuat Qemu VM Templates.
10. Memasukan Nama Untuk Nama VM
Setelah itu kalian masukan nama untuk VM kalian, boleh bebas, setelah itu kalian klik "next" untuk melanjutkan..
11. Setting QEMU Binary dan RAM
Setelah itu kita setting "Qemu
binnary dan RAM", karena tadi kita membuat file img, kita gunakan RAM
sebesar "64 MB".. lalu jika sudah selesai klik "next"...
12. Memasukan Disk Image
Setelah itu kalian masuka disk image kalian
yang sudah kalian buat tadi dengan mengklik “browser”...
Maka nanti hasil nya seperti ini dan jika sudah selesai klik "finish" untuk menyelesaikan pembuatan Qemu VMs...
13. Hasil Pembuatan QEMU
Maka hasilnya akan seperti ini.. lalu
kalian klik "apply dan ok" dipojok kanan bawah..
14. Drag and Drop dan Jalankan VM
Setelah itu kita klik option seperti gambar
diatas, lalu "drag and drop" VM yang sudah kita buat
tadi...
Setelah itu kita jalankan VM nya,
yang pertama klik tombol start yang sudah saya tandai, lalu klik tombol console
yang untuk membuka console...
15. Tahap Verifikasi
Maka akan muncul terminal, dan tunggu sebentar sampai conncet...
Setelah itu kalian login dengan :- Mikrotik Login : admin- Password : kosong kan saja.
Setelah itu hasil nya akan seperti ini, setelah itu kalian klik "enter" untuk melanjutkan...
Maka hasil terakhir seperti dan kita sudah terhubung dan kita bisa melakukan konfigurasi apapun...
MENAMBAHKAN INTERFACES
MENAMBAHKAN INTERFACES
Oke pertama - tama kita klik kanan pada router mikrotik nya... lalu klik "configure"...
Setelah itu masuk ke option "network", lalu ganti adapter nya menjadi "5"...
Maka hasilnya akan seperti gambar diatas, kita akan mempunyai 5 interfaces.. namun interfaces yang kita miliki mulai dari ehternet 0,.... nah bagaimana cara nya agar ethernernya bisa mulai dari 1 ?
Merubah Interfaces
Pertama kita masuk ke menu Preferences, cara nya klik option "edit" lalu pilih submenu "Preferences"...
Setelah itu klik router yang akan kalian rubah.. lalu klik "edit" di bagian bawah....
Lalu masuk ke opsi "network" setelah itu ganti "adapter" nya menjadi 5 , lalu ganti "name format" nya menjadi "ethernet {port 1}" agar interfacenya mulai dari 1 ... lalu klik ok...
Maka hasil nya nanti interfaces nya akan mulai dari "ethernet 1" bukan lagi dari ethernet 0....
Yap guys sampai disini saja penjelasan saya, jika ada kekurangan mohon dimaafkan dan jika ada kesalahan mohon dimaafkan juga karena kesalahan datang nya dari diri saya sendiri dan kebenaran datang nya dari Allah SWT...
saya Fahmi Latief Munir undur diri..
Wassalamualaikum Wr.Wb
