1.3 Dynamic Routing OSPF Menggunakan Cisco Packet Tracer

1. PENJELASAN DYNAMIC ROUTING OSPF

Hai.. kembali lagi bersama saya fahmi latief munir sebagai pemilik blog ini :3

Yaps lanjut aja disini saya akan menjelaskan tentang Dynamic Routing OSPF Menggunakan Cisco Packet Tracer..

Di postingan ini saya ini melanjutkan konfigurasi dari psotingan sebelumnya yaitu “Dynamic Rouing” jika kalian belum tau konfigurasi awalnya kalian bisa lihat di postingan sebelumnya yaitu “1.1 Konfigurasi Static Routing Menggunakan Cisco Packet Tracer” ... itu konfigurasi Ip addressnya ya..

Oke kalian tau tidak sih pengertian dari Dynamic Route (EIGRP)?

Dynamic Route (OSPF) adalah routing protocol berjenis IGRP yang hanya dapat bekerja dalam jaringan internal suatu organisasi perusahaan..

Jaringan internal maksudnya adalah jaringan yang dimana sobat masih bisa melakukan, konfigurasi, Dsb. atau kata lainnya sobat masih memiliki hak administrasi di jaringan tersebut...

Yapss oke lanjut saja ke konfigurasi nya oke dari pada bosen lihat tulisan doank :3...

Oke lanjut, sebenarnya Pada postingan ini , tidak berbeda jauh dengan Postingan sebelumnya :3
Hanya pada OSPF ini menggunakan yang namanya Area .

2. KONFIGURASI IP ADDRESS

Berikut contoh topologinya ..

Oke sekarang kita lanjut ke konfigurasi Ip address nya oke guys ...

Router0-FAHMIJAKARTA

Kenapa ada 2 interface yang di konfigurasi? Karena di Router0-FAHMIJAKARTA itu ada 2 interface yang terhubung langsung dengan router tersebut..

Router1-FAHMIBANDUNG

Nah di Router1-FAHMIBANDUNG, konfigurasinya hampir sama dengan si router 1 hanya saja berbeda ip nya...

Router2-FAHMIBOGOR

Nah loh kenapa di Router2-FAHMIBOGOR hanya 1 interfaces saja yang dikonfigurasi? Karena hanya 1 interface yang terhubung langsung dengan si router tersebut yaitu “interfaces fastethernet 0/0”..

Router3-FAHMITASIK

Router4-FAHMIDEPOK

Nah di Router4-FAHMIDEPOK hampir sama konfigurasinya dengan si Router 3 hanya berbeda Ip saja..

3. KONFIGURASI IP LOOBACK DAN ROUTER OSPF

Router0-FAHMIJAKARTA

Oke guys disini saya mendaftarkan Loopback nya :3 dengan ip 1.1.1.1 , nah interface loopback ini bersifat Virtual, dan berfungsi kalau ada port yang down, maka interface loopback akan menggantikannya.

Nah Perintah "Router ospf 10" adalah untuk masuk ke router ospf nya (jika ingin konfigurasi ospf gunakan perintah ini, hampir sama dengan EIGRP jika ingin masuk ke Eigrp gunakan "router eigrp 10")

Perintah "Network 10.10.10.0 0.0.0.3 area 0"

-"Network 10.10.10.0 " adalah network yang ingin di daftarkan

-"area 0" adalah area nya (Ip network 10.10.10.0 terdapat di area 0 , maka dari itu masukkan area nya dengan area 0)..

Router1-FAHMIBANDUNG

Oke di Router1-FAHMIBANDUNG network nya ada 2, kenapa ada 2? Karena di Router1-FAHMIBANUDNG ada 2 network yang terhubung langsung dengan Router1-FAHMIBANDUNG yang ada pada interface Gig0/0 dan Gig0/1..

Router2-FAHMIBOGOR

Router3-FAHMITASIK

Router4-FAHMIDEPOK

4. TAHAP VERIFIKASI

Oke pertama – tama kita cek dulu ip route nya (jalur ip) nya dengan menggunakan command “sh ip route”...

Sh Ip Route Router0-FAHMIJAKARTA

Oke dengan menggunakan command “sh ip route” kita dapat melihat ip yang sudah terdaftar pada router tersebut..

Nah jadi perintah “sh ip route” merupakan perintah untuk melihat Ip mana saja yang sudah didaftarkan/routing.

Ditandai dengan Huruf "O" dan "IA" di atas sudah ada penjelasan nya bahwa "O" adalah OSPF dan "IA" adalah OSPF INTER AREA .

OSPF INTER AREA ini bermaksud OSPF nya di daftarkan ke dalah area .

Sh Ip OSPF Neighbors Router1-FAHMIBANDUNG

Oke kalian tau tidak apa sih “Sh Ip OSPF Neighbors”?

Sh ip ospf neighbor adalah perintah untuk melakukan verifikasi Ip mana saja yang terhubung langsung ke Router, contoh pada gambar diatas, Saya melakukan verifikasi di router 3.

dan terlihat, Ip yang terhubung langsung ke router :3

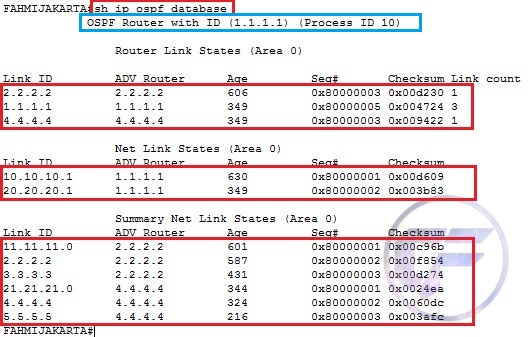

Sh Ip OSPF Database Router0-FAHMIJAKARTA

Oke disini kalian lihat kotak warna merah dan biru, nah berikut penjelasannya:

- Kotak warna biru : untuk sebagai indentitas dari router tersebut / Router0- FAHMIJAKARTA

- Kotak warna merah : daftar ip address yang terkoneksi pada area 0 / area yang dimasukinya..

Nah yang terakhir adalah kita akan melakukan PING, pastikan kita mendapatkan Reply, jika RTO (Request Time Out) itu artinya ada yang salah saat kita memasukan command pada saat konfigurasi..

PING Router0-FAHMIJAKARTA -> 2.2.2.2 dan 3.3.3.3
